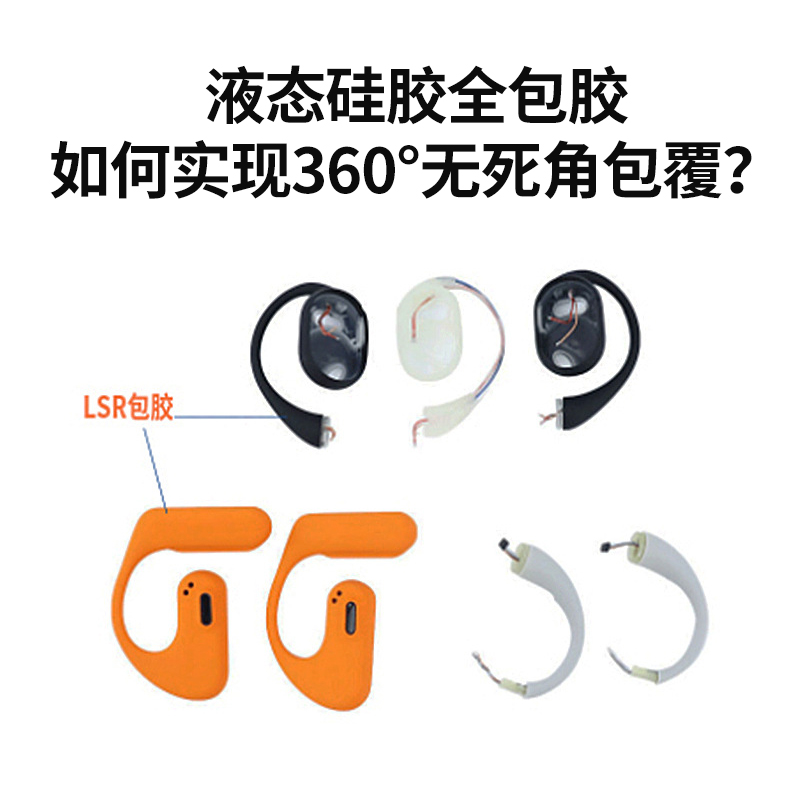

液态硅胶全包胶实现 360° 无死角包覆，需从基材预处理、模具结构设计、注塑工艺控制、材料匹配四大维度系统优化，核心解决 “基材定位偏移、硅胶填充不充分、界面结合不紧密” 三大痛点，具体技术路径如下：

然可以。实现液态硅胶（LSR）对硬质塑胶基材的360°无死角包覆，是一个涉及材料科学、模具工程和成型工艺的系统性工程。这通常被称为“双色/双料注塑”或“包胶注塑”。

要实现完美的全包覆，需要从以下几个核心方面进行精密控制：

一、 核心原理：化学与机械结合

包胶的成功依赖于两种结合力：

1. 化学粘合力：LSR在高温下与特定的硬胶（如PC、PA、PBT等）发生交联反应，在界面形成牢固的化学键。这是最理想的结合方式。

2. 机械互锁力：通过在硬胶基材上设计孔、槽、倒钩等结构，让LSR在注射时流入并固化，形成“锚定”效应，防止剥离。

要实现360°无死角，就必须确保液态硅胶能完全置换并填充硬胶基材与模具之间的所有空间。

二、 实现360°无死角包覆的关键技术

1. 材料选择与预处理

• 材料相容性：必须选择能与LSR产生良好化学粘合的硬胶材料。常见的如PC、PA、PBT、PPS等。需要进行兼容性测试。

• 基材预处理：对硬胶基材进行预热（通常用烤箱或内置在模具中的加热装置），可以：

  • 去除表面湿气。

  • 提升基材温度，使LSR接触到热表面时不会过快冷却，保持良好的流动性以完成包覆。

  • 促进界面处的化学交联反应。

2. 模具设计（这是成败的关键）

模具是实现360°包覆的核心，其设计极为精密。

• 型腔布局：

  • 转模方案：硬胶基材在一个模腔内成型后，通过模具内部的旋转机构（如转盘）或机械手，将其移动到第二个包LSR的模腔中。这是最常用、最可靠的方法。

  • 退芯方案：对于有内壁包覆需求的产品，模具内部会有可活动的“滑块”或“抽芯”机构。在注射LSR前，滑块后退，为LSR留出包覆空间。

• 精准的封胶与排气设计：

  • 封胶设计：模具上必须有为LSR设计的精准流道和浇口。在包覆边界，模具与硬胶基材之间需要有极精密的配合间隙（通常只有几个微米），这个间隙既要允许LSR顺利流入，又要能阻止其溢出产生“毛边”。这被称为 “刮刀式”封胶 或 “锋边”设计。

  • 排气系统：由于是360°包覆，空气被困在型腔内的风险极高。必须在LSR流动路径的末端和容易困气的死角开设充足的排气槽。排气槽深度通常只有0.0015-0.005mm，既能排出空气，又能防止LSR泄漏。

• 模具表面处理：模具型腔通常需要镜面抛光，以减小流动阻力，便于LSR填充，并保证制品表面光滑。

3. 注塑成型工艺

• 注射参数：

  • 注射速度：通常采用高速注射。快速填充可以确保LSR在自身交联反应开始前，就完成对整个型腔和基材表面的包覆，避免缺料。

  • 注射压力：足够高的压力是推动LSR完成精细包覆和机械互锁的动力。

  • 保压压力与时间：适当的保压可以补充LSR固化时的体积收缩，确保与基材紧密贴合，防止缩痕和脱层。

• 温度控制：

  • 料筒温度：LSR需要冷藏并在一定温度下使用，但注射时料筒温度需精确控制其流动性。

  • 模具温度：LSR模具需要高温（通常150°C - 200°C）以促进其快速硫化（固化）。这与硬胶注塑的冷模形成鲜明对比，因此双色模的温控系统非常复杂，可能同时包含加热和冷却通道。

  • 基材温度：如前所述，预热基材至关重要。
