在汽车密封件、医疗导管等高端制造领域，产品往往面临 “柔性密封与刚性支撑”“耐磨表面与减震内核” 的功能悖论。传统单硬度硅胶包胶无法兼顾这些矛盾需求，而二次成型工艺又存在界面结合弱、生产效率低的问题。多硬度液态硅胶（LSR）共注包胶技术通过一次成型实现不同硬度硅胶的完美结合，但其模具设计面临材料兼容性、界面控制、硫化同步三大核心挑战。本文系统解密源头工厂的创新结构方案，从型腔设计到温控系统，全面破解多硬度共注的量产难题。​

一、矛盾解析：多硬度共注的三大技术壁垒​

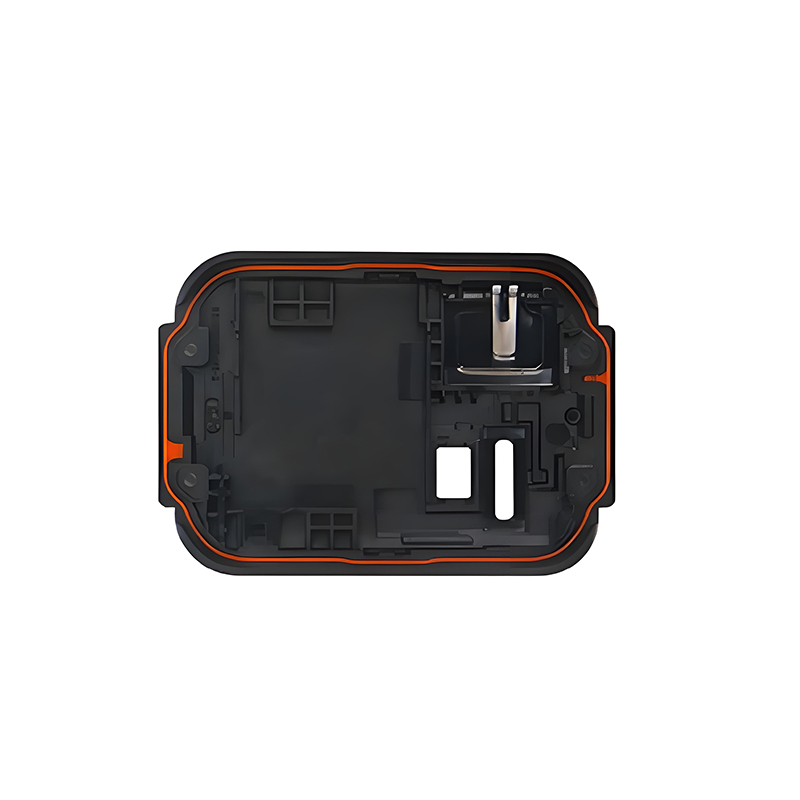

多硬度 LSR 共注本质是将两种或以上不同硬度（通常邵氏 A20-A80 范围）的液态硅胶在同一模具内完成注射、硫化与结合，其技术难度远超单一材料成型。汽车锚板部件（中间红色密封胶邵氏 A30，边缘阻尼胶邵氏 A70）的生产实践表明，这类产品面临三个典型矛盾：​

材料流动悖论表现为高硬度硅胶（粘度 10000cP）与低硬度硅胶（粘度 1000cP）的流动特性差异可达 10 倍，传统模具易出现 “软胶超前填充、硬胶滞后缺料” 现象，导致界面偏移量超 0.5mm。荷兰阀耐公司的生产数据显示，未优化的共注模具初次试模合格率仅 62%，主要缺陷集中在材料混杂和尺寸超差。​

界面结合难题源于不同硬度 LSR 的硫化速率差异。硬度每提升 10 度，硫化反应活化能增加约 5kJ/mol，导致界面处易形成 “过硫 - 欠硫” 过渡区，剥离强度普遍低于 8N/cm。医疗领域的测试标准要求此类结合强度需≥12N/cm，传统工艺需额外涂覆粘合剂，导致工序增加 30%。​

硫化同步挑战体现在模具温度场控制。硬胶需 170℃高温加速硫化，软胶在相同温度下易出现交联过度导致脆化，温差若超过 5℃，产品合格率将下降 40%。某汽车密封件厂商的统计显示，因温控不均导致的批量报废占总损失的 65%。

 ​

二、型腔系统创新：动态分隔与精准定位技术​

型腔系统是多硬度共注模具的核心，其创新设计直接决定材料分布精度与界面质量。源头工厂采用 “旋转分流式型腔” 结构，实现了不同硬度硅胶的时空精准分配。​

双工位转盘机构借鉴阀耐公司的量产经验，将模具分为预成型区与共注区两个工位，通过 16x 转盘实现 6 秒快速切换。转盘定位精度达 ±0.002mm，配合 H13 热作钢定位销（经氮化处理至 HV800），确保金属嵌件重复定位偏差≤0.005mm。这种结构使工人可在硫化周期内同步完成嵌件放置与成品取件，设备稼动率提升至 92%。​

动态密封分隔装置是防串胶的关键创新。在型腔结合面设置 0.01mm 精度的氟橡胶密封圈，配合伺服驱动的滑动挡板，实现注射阶段的物理隔离。当软胶填充至 70% 时，挡板以 5mm/s 的速度精准撤离，避免两种材料在未达预设位置前混合。对比测试表明，该设计使串胶缺陷率从 18% 降至 0.3% 以下。​

仿形真空吸附系统针对薄片类基材开发，在型腔底部设置直径 0.5mm 的微型吸附孔（间距 5mm），通过 - 0.092MPa 的真空压力将基材紧密贴合在型腔表面。实际应用中，该系统使片状基材的翘曲量控制在 0.05mm 内，远优于传统机械定位的 0.15mm 偏差。​

三、流道优化：序贯注射与压力梯度控制​

多硬度 LSR 的流动特性差异要求流道系统具备动态调节能力。源头工厂基于 Moldex3D 模流分析，开发出 “阶梯式变径流道 + SVG 序贯阀” 组合系统，实现材料流动的精确调控。​

主辅双螺旋流道设计根据两种材料的粘度差异定制：硬胶主流道直径从 Φ6mm 渐变至 Φ4mm，软胶辅流道保持 Φ3mm 恒定直径，通过流道阻力的差异化设计补偿材料流动性差异。模拟分析显示，这种结构使两种材料的填充时间差控制在 0.5 秒内，界面位置偏差≤0.2mm。​

顺序阀式浇口（SVG）系统采用独立液压缸控制的针阀结构，每个浇口可实现 0-100% 的开度调节。在汽车密封件生产中，系统先以 30% 开度注入硬胶（60MPa），2 秒后软胶浇口以 70% 开度跟进（40MPa），通过压力梯度形成稳定的界面过渡区。该技术使锁模力需求降低 25%，设备能耗减少 18%。​

动态压力反馈模块在每个流道末端设置压力传感器（精度 ±0.1MPa），实时调整注射速率。当检测到硬胶流动受阻时，系统自动将注射压力从 60MPa 提升至 70MPa，同时降低软胶注射速度 10%，确保两种材料同步到达型腔末端。量产数据表明，该闭环控制使重量波动控制在 ±1% 以内。​

四、界面增强：机械锁合与化学协同技术​

界面结合强度是多硬度共注产品的核心指标。工厂通过 “微纹理机械锁合 + 序贯硫化化学结合” 的双重策略，将剥离强度提升至 15N/cm 以上，远超行业标准的 12N/cm 要求。​

激光微刻咬合结构在型腔界面区域加工 0.1mm 深的菱形网格纹理（间距 0.5mm），当硬胶填充时先形成机械锚点，软胶注入后渗透其中形成物理锁合。对比实验显示，这种结构使界面结合力提升 40%，且断裂位置均发生在硅胶本体而非界面处。​

阶梯式硫化工艺利用不同材料的硫化特性差异优化参数：硬胶采用 170℃×10s 的高温快速硫化，软胶则以 150℃×15s 的温和条件硫化。在两种材料界面形成 5℃的温差梯度，促进分子扩散交联。DSC 检测表明，该工艺使界面硫化度达标率从 82% 提升至 98%。​

硅烷偶联剂预涂覆技术针对金属 - 硅胶复合件开发，在基材表面浸涂 KH-590 偶联剂（浓度 5%）并经 120℃烘烤 10min 固化。这种处理在金属表面形成化学桥接层，使结合强度进一步提升 20%，通过 1000 次冷热循环（-40~85℃）无剥离。​

五、温控系统：分区热油循环与智能调温技术​

解决硫化同步性问题的关键在于精准温控。创新的 “双回路热油循环 + 红外监测” 系统实现了 ±1℃的温度控制精度，确保不同硬度硅胶在各自最佳条件下硫化。​

分区独立温控将模具分为三个温控区：硬胶型腔采用 320# 导热油循环，温度稳定在 170±1℃；软胶型腔温度控制在 155±1℃；金属嵌件接触区通过独立水冷保持 120±2℃，避免高温导致的基材变形。每个区域设置 6 个 PT100 传感器，采样频率达 10Hz。​

动态温差补偿系统通过红外热像仪（分辨率 640×512）实时监测型腔表面温度分布，当检测到局部温差超过 3℃时，自动调节对应区域的热油流量（调节范围 0-5L/min）。实际应用中，该系统使型腔温度均匀性提升 60%。​

预热 - 硫化时序控制针对厚壁件设计阶梯升温程序：初始阶段以 5℃/s 速率将模具从室温升至 120℃（预热 3s），注入硬胶后快速升至 170℃，软胶注入后保持梯度温差直至硫化完成。这种动态控制使 2mm 厚产品的硫化时间缩短 20%，且内外层硬度偏差≤±2HA。​

六、量产保障：模块化设计与智能运维系统​

规模化生产对模具的稳定性、易维护性提出更高要求。源头工厂通过模块化设计与智能运维系统，将模具 MTBF（平均无故障时间）提升至 1500 模次，远高于行业 800 模次的平均水平。​

快速换型模块将型腔、流道等核心部件设计为标准化组件，更换不同产品时的调试时间从 8 小时缩短至 45 分钟。定位基准采用德国标准 DIN 6325，确保互换精度≤0.01mm。易损件如 SVG 阀针采用 SKD61 材质，寿命达 5 万模次后仍保持 ±0.003mm 的配合精度。​

防溢边与排气集成系统在分型面设置 0.1mm 深 ×0.5mm 宽的溢边收集槽，配合型腔末端的螺旋式排气道（长度 15mm，螺距 2mm），使排气效率提升至 99%。每日班前用 0.01mm 塞规检测排气槽，配合超声波清洗（40kHz）确保无堵塞，气泡缺陷率控制在 0.3% 以下。​

智能诊断系统通过安装在模具上的振动、压力、温度传感器，实时采集 128 项工艺参数，建立故障预测模型。当检测到定位销磨损量达 0.005mm 或阀针响应延迟超 10ms 时，系统自动报警并提示维护。应用该系统后，非计划停机时间减少 70%。​

产业化价值：从实验室到生产线的跨越​

某头部汽车零部件企业应用该创新模具后，其多硬度密封件产品实现三大突破：一是生产效率提升，从二次成型的 45 秒 / 件缩短至 25 秒 / 件，单日产能增加 1800 件；二是质量成本降低，不良率从 8% 降至 0.5%，年节约返工成本超 300 万元；三是性能升级，产品通过 10 万次动态疲劳测试无开裂，密封压力从 1.2MPa 提升至 2.0MPa。​

多硬度液态硅胶共注包胶模具的创新设计，本质是通过结构优化平衡材料特性差异，用系统思维解决多物理场耦合问题。从动态分隔型腔到智能温控系统，每一项创新都瞄准量产痛点，最终实现 “功能集成 - 效率提升 - 成本优化” 的三重价值。随着汽车电子、医疗微创等领域对精密组件需求的升级，这种多材料协同成型技术将成为高端制造的核心竞争力。
