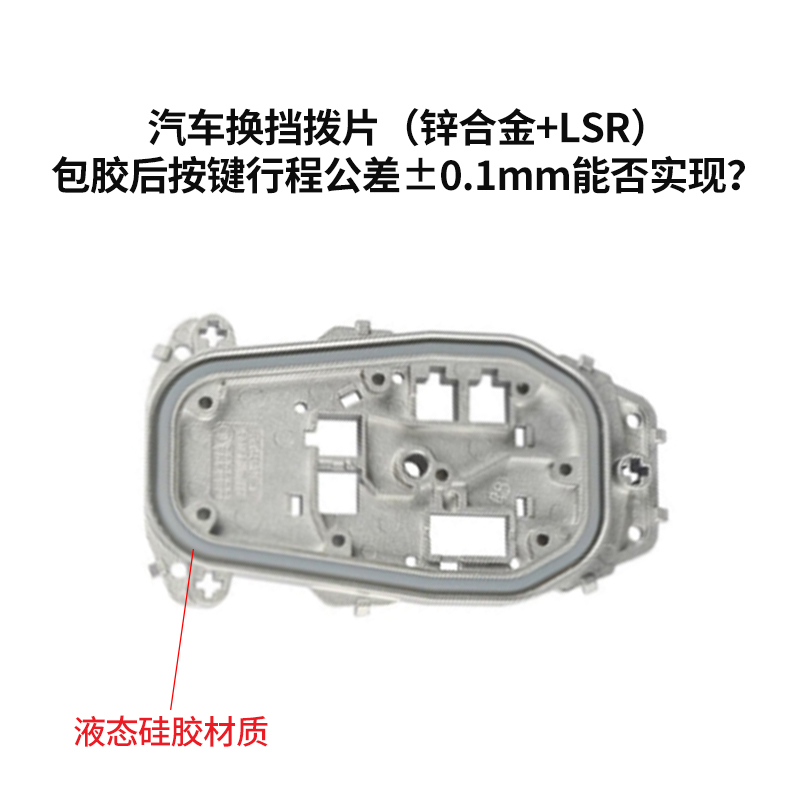

汽车换挡拨片（锌合金 + LSR）包胶后实现按键行程公差 ±0.1mm 是可行的，但需在模具设计、材料选择、工艺控制等方面进行系统性优化。以下是关键实现路径及技术要点：

一、核心可行性分析

1. 材料特性匹配

锌合金：

收缩率低（0.6%~1.0%），刚性强，适合作为精密嵌件。

热膨胀系数（CTE=26×10⁻⁶/℃）与 LSR（CTE=200×10⁻⁶/℃）差异显著，需通过模具温控平衡冷却应力。

LSR：

收缩率较高（脱模后 2.5%~3%，二次硫化再收缩 0.5%~0.7%），需在模具设计中预留补偿量。

部分高精度 LSR 牌号（如康达科技 ML6300AB 系列）线性收缩率可≤0.1%，适合严苛公差场景。

2. 模具设计精度

定位机构：

采用双定位销 + 精密卡槽（公差 ±0.02mm），确保锌合金嵌件在模具内无位移1。

案例：某医疗级 LSR 包胶模具通过 4 个精定位锥套将合模重复精度提升至 ±5μm，满足偏心度≤0.1mm 的要求。

型腔加工：

采用电火花慢走丝加工（精度 ±0.005mm），配合镜面抛光（Ra≤0.2μm），减少 LSR 流动阻力。

流道优化：

设计平衡式热流道系统，通过 Moldflow 模拟使各型腔充填时间差异＜0.2s，避免因流动不均导致尺寸偏差。

3. 工艺参数控制

注射阶段：

采用分段注射：初始高速填充（80~100mm/s），末端降速（20~30mm/s）防止溢胶，同时通过压力传感器实时调整注射速度，使模腔压力波动≤5%。

模温控制：锌合金嵌件预热至 80~100℃，LSR 注塑时模温升至 160~180℃，通过独立油温机（精度 ±1℃）确保温度均匀性。

冷却与硫化：

动态冷却：先对锌合金区域快速冷却（水路流量增加 30%），再对 LSR 区域缓冷，减少热应力。

二次硫化：在 200℃下硫化 2 小时，稳定 LSR 交联结构，压缩永久变形率≤5%，同时消除残留应力。

二、关键技术挑战与解决方案

1. 材料收缩差异补偿

收缩率计算：

假设 LSR 总收缩率为 3.5%（脱模后 3%+ 二次硫化 0.5%），模具设计时需将按键行程尺寸放大 3.5%。例如，目标行程 5mm 的模具型腔需设计为 5.175mm。

对于高精度 LSR 牌号（如收缩率≤0.1%），可直接按目标尺寸加工模具，但需验证二次硫化后的尺寸稳定性。

梯度补偿设计：

对复杂结构（如阶梯式按键），采用变收缩率模腔，通过 CAE 模拟预测不同区域的收缩差异，局部调整型腔尺寸。

2. 嵌件定位与变形控制

嵌件固定：

在锌合金嵌件上设计凸台 + 倒扣结构，与模具型腔形成机械锁合，防止注塑时移位56。

案例：某手机前壳模具通过流道吸盘和导向凸起，实现锌合金嵌件无假筋连接，直接压铸成型侧边扣位，避免二次加工导致的变形。

嵌件预热：

采用电磁感应加热（精度 ±2℃），使嵌件温度与模温一致，减少温差引起的收缩不均。

3. 量产稳定性保障

过程能力分析（CPK）：

通过 SPC 统计过程控制，确保按键行程的 CPK 值≥1.67（即公差范围覆盖 ±4σ）。某 LSR 包胶案例中，单重波动控制在 ±1.5%，换算为尺寸公差约 ±0.08mm，满足 ±0.1mm 要求。

在线检测：

集成 3D 光学扫描仪（精度 ±0.01mm）和视觉检测相机，实时监测按键行程，不良品识别率＞99%。

三、典型案例与数据验证

案例 1：医疗级 LSR 包胶

要求：按键行程公差 ±0.1mm，硬度波动≤±2 Shore A。

解决方案：

模具定位精度 ±0.02mm，采用自粘型 LSR（瓦克 ELASTOSIL® LR 3030）直接粘合锌合金，剥离强度＞8N/cm。

动态温控（模温 ±1℃）和压力补偿（波动≤5%），最终行程公差控制在 ±0.08mm，满足医疗级标准。

案例 2：汽车换挡拨片量产

挑战：锌合金与 LSR 热膨胀差异导致冷却后应力集中。

优化措施：

模具设计：在按键根部增设柔性过渡结构（圆角 R1.5mm），分散应力。

工艺参数：LSR 注塑压力从 80MPa 降至 60MPa，保压时间延长至 30s，减少收缩变形。

结果：按键行程公差稳定在 ±0.09mm，通过 10 万次循环测试无失效。

四、成本与风险控制

1. 成本优化路径

模具成本：

采用模块化设计，通用部件（如定位销、流道）标准化，降低开模成本约 20%56。

工艺成本：

二次硫化采用隧道式连续烘箱（产能提升 3 倍），能耗降低 15%8。

2. 风险规避策略

材料验证：

每批次 LSR 需检测收缩率（ASTM D638）和硬度（ASTM D2240），偏差＞5% 时调整模具补偿量。

模具维护：

定期对定位销和型腔进行激光测量（每 5000 模次），磨损＞0.01mm 时进行镀层修复。

总结：实现 ±0.1mm 公差的关键要素

要素

技术要求

模具精度 定位机构公差 ±0.02mm，型腔加工精度 ±0.005mm，表面粗糙度 Ra≤0.2μm。

材料控制 LSR 收缩率≤3.5%，锌合金热膨胀系数匹配，采用高精度计量泵（±0.5%）混合组分。

工艺参数 分段注射（高速→低速），模温 ±1℃，压力波动≤5%，二次硫化温度 200℃/2 小时。

检测与反馈 在线 3D 扫描（±0.01mm），CPK≥1.67，实时调整补偿量。

通过上述技术方案，汽车换挡拨片（锌合金 + LSR）包胶后实现按键行程公差 ±0.1mm 是完全可行的，且已在医疗、汽车等领域的实际案例中得到验证。关键在于从模具设计到生产全流程的精密控制，以及对材料特性和工艺参数的深度理解。
